拖鏈電纜彎曲半徑解析（電氣人員必備）

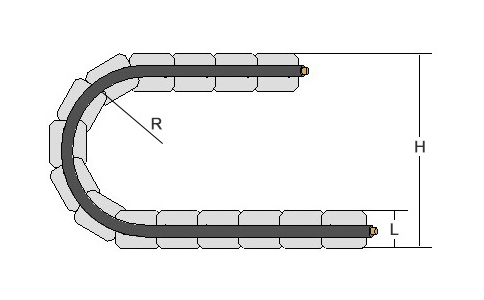

彎曲半徑是指曲率半徑，是把曲線上一個極小的段用一段圓弧代替，這個圓的半徑即為彎曲半徑。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的彎曲半徑包括2種：移動使用的彎曲半徑和固定安裝的彎曲半徑。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

移動使用的彎曲半徑是指拖鏈電纜在運動中的彎曲半徑一般是不得小于電纜外徑的8倍。固定安裝的彎曲半徑是拖鏈電纜在靜止時的彎曲半徑一般是電纜外徑的5倍。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的力學性能約束ZUI小相對彎曲半徑c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜的ZUI小相對彎曲半徑是判定電纜彎曲程度的重要指標，在實際拖鏈電纜應用過程中，可以代表由諸多運動所約束的彎曲成形極限。由于材料抗變形能力的限制，拖鏈電纜彎曲中經常發生斷芯、外皮破損、變形等缺陷，從不同質量要求的角度限制了拖鏈電纜的彎曲成形極限。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

拖鏈電纜在彎曲過程中，電纜外側材料在切向拉應力作用下產生伸長變形，變形量沿電纜橫截面向彎曲內側逐漸減小，經過應變中性層后轉變?yōu)榍邢驂嚎s變形。大量試驗和生產經驗證明，拖鏈電纜外側伸長變形量超過某一數值時，由于電纜側壁材料局部變形失穩而產生某些缺陷使電纜彎曲質量受到影響。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

在拖鏈電纜彎曲設計和安裝時，需要考慮拖鏈電纜彎曲半徑，電纜技術參數中提供的彎曲半徑是指拖鏈電纜的ZUI小相對彎曲半徑，是彎曲成形的極限。當電纜長期處于極限狀態，會加速電纜抗變形能力，造成不可逆轉的損傷，也是拖鏈電纜斷芯的一個重要原因。c6e拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• 問

  高柔線的導體越細越好嗎？

  答

  不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
